เครื่องไฮดรอลิท่อดัดมี 2 ชุดการประสานการทำงานร่วมกัน CNC

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	TMB
ได้รับการรับรอง:	CE/ISO
Model Number:	WC67Y-250x7000

การชำระเงิน:

Minimum Order Quantity:	1
Delivery Time:	60 Days
Payment Terms:	T/T
Supply Ability:	10 sets/month

ติดต่อ

รายละเอียดสินค้า

Hydraulic Force:

500 Tons

Working Lebgth:

14000

Woeking type:

2 working together

Working Principle:

CNC

แสงสูง:

ไฮดรอลิเครื่องดัดแผ่นโลหะแผ่นเครื่องดัด

sheet metal bending machine

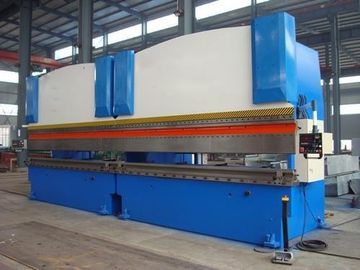

เครื่องไฮดรอลิท่อดัดมี 2 ชุดการประสานการทำงานร่วมกัน CNC

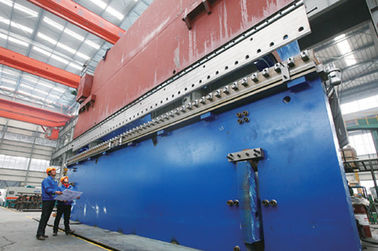

เมื่อเราต้องการที่จะผลิตเสาไฟเราจะต้องโค้งงอเหล็กแผ่นโดยเครื่องดัด เรามักจะใช้ 2 ชุดเครื่องดัดสำหรับเสาไฟที่ยาวมาก สองเครื่องอาจทำงานร่วมกันโดยการควบคุมการประสานไฮดรอลิกและไฟฟ้า

อุปกรณ์รุ่นนี้ส่วนใหญ่จะใช้สำหรับการดัดวัสดุโลหะ, การเลือกของแม่พิมพ์ที่เหมาะสมสามารถดัดโค้งเข้ารูปทรงต่างๆอุปกรณ์นี้เป็นการควบคุมไฮดรอลิแม่พิมพ์ขึ้น / ลงถัง

บล็อกกลและวัดกลับมาพร้อมกับจังหวะเคาน์เตอร์ที่จะใช้ฟังก์ชั่นหลักของเครื่อง intuitive.The เป็นเรื่องง่าย: ลงอย่างรวดเร็วชะลอตัวลงดันให้ได้อย่างรวดเร็วกลับ ฯลฯ ก็ควรจะทำงานที่สะดวกสบายและมีความน่าเชื่อถือ

ประสานไฮโดรลิคของเครื่องเป็นสิ่งที่ดีมากดังนั้นความถูกต้องในการทำงานและการทำซ้ำของความถูกต้องตำแหน่งสูงแม่พิมพ์บนมีกลไกการปรับจูนและสามารถปรับตำแหน่งความสูงของส่วนของแม่พิมพ์แต่ละเพื่อให้แน่ใจว่าการทำงานดัด ช่องว่างระหว่างเครื่องแบบแม่พิมพ์บนและล่างเพื่อปรับปรุงความถูกต้องของมุมดัด

พารามิเตอร์ทางเทคนิค

แบบ	ความดัน KN	แผ่นความยาว มิลลิเมตร	คอลัมน์ ระยะทาง มิลลิเมตร	ลำคอ ความลึก นาที	สไลด์ ลากเส้น มิลลิเมตร	มอเตอร์ไฟฟ้า กิโลวัตต์
WC67Y40 / 2200	400	2200	1700	200	100	4
WC67Y40 / 2500	400	2500	1900	200	100	4
WC67Y50 / 2500	500	2500	1900	250	100	4
WC67Y50 / 3200	500	3200	2500	250	100	4
WC67Y63 / 2500	630	2500	1900	250	120	5.5
WC67Y63 / 3200	630	3200	2500	250	120	5.5
WC67Y80 / 3200	800	3200	2500	250	120	5.5
WC67Y80 / 4000	800	4000	3000	250	120	5.5
WC67Y100 / 2500	1000	2500	1900	320	120	7.5
WC67Y100 / 3200	1000	3200	2500	320	120	7.5
WC67Y100 / 4000	1000	4000	3000	320	120	7.5
WC67Y100 / 5000	1000	5000	4000	320	120	7.5
WC67Y125 / 2500	1250	2500	1900	320	120	7.5
WC67Y125 / 3200	1250	3200	2500	320	120	7.5
WC67Y125 / 4000	1250	4000	3000	320	120	7.5
WC67Y125 / 5000	1250	5000	4000	320	120	7.5
WC67Y160 / 3200	1600	3200	2500	320	200	11
WC67Y160 / 4000	1600	4000	3000	320	200	11
WC67Y160 / 5000	1600	5000	4000	320	200	15
WC67Y160 / 6000	1600	6000	4800	320	200	15
WC67Y200 / 3200	2000	3200	2600	320	200	15
WC67Y200 / 4000	2000	4000	3100	320	200	15
WC67Y200 / 5000	2000	5000	4000	320	200	15
WC67Y200 / 6000	2000	6000	4800	320	200	15
WC67Y250 / 3200	2500	3200	2600	400	250	18.5
WC67Y250 / 4000	2500	4000	3200	400	250	18.5
WC67Y250 / 5000	2500	5000	4000	400	250	18.5
WC67Y300 / 4000	3000	4000	3300	400	250	22
WC67Y300 / 5000	3000	5000	4000	400	250	22
WC67Y300 / 6000	3000	6000	5800	400	250	22
WC67Y400 / 5000	4000	5000	4000	400	250	30
WC67Y400 / 6000	4000	6000	4800	400	250	30
WC67Y500 / 6000	5000	6000	4800	400	300	37
WC67Y600 / 7000	6000	6000	5600	400	300	45
WC67Y700 / 7000	7000	7000	5600	400	300	45

โครงสร้างหลัก

อุปกรณ์นี้ประกอบด้วยองค์ประกอบต่อไปนี้: ระบบไฮดรอลิเตียงเลื่อนกลับมาป้อนบล็อกกลอดีตลูกกลิ้งสนับสนุนไฟฟ้า ฯลฯ ที่พักประกอบด้วยคอลัมน์ด้านซ้ายคอลัมน์ขวา, ปั้มน้ำมันและการทำงานโต๊ะถังได้รับการแก้ไขใน column.A บล็อกกล fixxed ในกระบอกสูบระยะบล็อกการเคลื่อนไหวเป็นจอแสดงผลโดยการนับจำนวน Thec อดีตลูกกลิ้งอาจสนับสนุนแผ่นเหล็กให้หยุดอุปกรณ์คงที่ด้านหลังอาหารเดินทางระยะทางจะแสดงโดยเคาน์เตอร์ แม่พิมพ์บนอาจจะปรับขึ้นและลงเพื่อให้แน่ใจว่าช่องว่างระหว่างเครื่องแบบแม่พิมพ์บนและล่างเพื่อปรับปรุงความถูกต้องของมุมดัด ฟังก์ชั่นควบคุมหลัก: โรคหลอดเลือดสมองอย่างต่อเนื่องจังหวะเดียวระยะทางอีกนิดสลับเท้า, ฟังก์ชั่นล็อคตัวเอง

ระบบไฮโดรลิค

ระบบไฮดรอลิประกอบด้วยเกียร์ปั๊ม, วาล์ว, ส่วนประกอบท่อและวาล์ว on.Hydraulic เพื่อ adopts ชุดวาล์วองค์ประกอบท่อกำหนดขึ้นมีสาระสำคัญในการดูแลรักษาและการแก้จุดบกพร่องสะดวก ท่อไฮดรอลิควรจะทำกรดซักผ้าแล้วในการติดตั้ง

ระบบไฟฟ้า

ระบบไฟฟ้าอุปกรณ์ประกอบด้วยกล่องไฟฟ้าทำงานโต๊ะปุ่มค้างไว้

สเปคหลัก

แรงดันทำงานของระบบเป็น 400V 50Hz;

อุณหภูมิสภาพแวดล้อมที่ -5 ℃ ~ 45 ℃;

การป้องกันที่แตกต่างกัน

มอเตอร์ที่มีการตัดวงจรทุกคนที่จะทำป้องกันสั้นปัจจุบัน

ทุกมอเตอร์ที่มีการถ่ายทอดความร้อนที่จะทำป้องกันการโหลด;

ให้ทิปปั๊มไฮโดรลิคและการตั้งค่าทั้งหมดที่มีขึ้นและลงวิทช์ จำกัด ในการทำป้องกันขีด จำกัด ;

หลักตัดวงจรการผลิตพลังงานไฟฟ้าด้วยการเปิดตัวปัดบนโต๊ะทำงานปุ่มค้างไว้ทั้งหมดด้วยการกดปุ่ม "เร่งด่วนหยุด" ที่จะตัดพลังงานไฟฟ้าหลักระยะไกล

ผู้บริหารมาตรฐานของอุปกรณ์

A. GB / T14349-1993;

บี GB17210-7;

ซี JB / T14349-1992;

D. GB8768-83;

อี GB5226.1-2002 พื้นเมืองมาตรฐานในปัจจุบันของการควบคุมไฟฟ้าของอุปกรณ์

ผู้ผลิตส่วนประกอบหลัก

ชื่อตัวแทน					สเปค
การแบก	ชนิด				สองแถวแบริ่งตนเองสอดคล้อง
	ผู้ผลิต				ลั่วหยางกลุ่มแบริ่ง / Wafang กลุ่มแบริ่ง
	ความแข็ง				HB220-260 HRC45-50
	ผู้ผลิต				หนานจิงเหล็กและเหล็กกล้ากลุ่ม Huaxiang เหล็กปลอม Co. , Ltd
คณะกรรมการฐาน วงเล็บด้าน	วัสดุ				Q235A
	ผลิตศิลปะ				โครงสร้างรอย, การจัดการความเครียด CNC ที่น่าเบื่อและเครื่องกัด
	ผู้ผลิต				Wuxiyijie เครื่องโรลลิ่ง การผลิต จำกัด
กล่องเกียร์	ชนิด				แข็งเกียร์ทรงกระบอก
	ผู้ผลิต				มณฑลเจียงซู Guomao มณฑลเจียงซู Taixing
มอเตอร์หลัก	ชนิด				Y ชุด
	ผู้ผลิต				อู๋ซี Hongtai เครื่อง Hoisting
ระบบไฟฟ้า	ชิ้นส่วนอุปกรณ์ไฟฟ้าหลัก				ซีเมนส์
	เซนเซอร์				อู๋ซีตัวแทนเทคโนโลยี จำกัด
ไฮดรอลิ ระบบ	ปั๊มไฮโดรลิ		ชนิด		ปั๊มเกียร์
			ผู้ผลิต		เหอเฟย์ Changyuan
	วาล์ว				ไต้หวัน UOSHEN
	น้ำมันหลัก ปั๊ม	กระบอก / ก้านลูกสูบ		เหล็ก 45 # รักษา heatment HRC 48-50
		ผู้ผลิต		มณฑลเจียงซู Jiujiu / มณฑลเจียงซู Sangpu
		หลักซีลปั้มน้ำมัน		ชุด Yx
		ผู้ผลิต		ไต้หวัน Ding Zing

ช่วงการจัดหาและการบรรจุ

ส่วนเอบอดี้: โครงสร้างเตียงหลักอุปกรณ์มอเตอร์หลักและอื่น on.6 ช่วงการจัดหาและการบรรจุ

ระบบไฮดรอลิบี

ระบบควบคุมไฟฟ้า C. (ตู้ไฟฟ้า, ปุ่มและอื่น ๆ ถือ)

D. ส่วนประกอบที่เกี่ยวข้องกับอุปกรณ์ทั้งหมด: อดีตลูกกลิ้งสนับสนุน ฯลฯ

ไฟล์อีเทคนิคให้โดยเครื่อง:

ติดตั้งวาดภาพวาดอิเล็กทรอนิกส์อ้างอิงใบรับรองภาชนะโหลดรายการ

B การตรวจสอบวัสดุที่รายงานของการรักษาความร้อน, เครื่องทดสอบวัสดุและอื่น ๆ

บางซ่อมแซมของผู้ซื้อ

การติดตั้งอุปกรณ์การวางท่อสายไฟ, และงานอื่น ๆ (รวมถึงการวางรากฐานที่ฝังตัว

ส่วนประการที่สองอัดฉีด) จะต้องเสร็จสิ้นในจุดของผู้ซื้อ

บี Planking และติดตั้งรั้วรักษาความปลอดภัย arround อุปกรณ์

ซีส่วนประกอบสายดินและชิ้นส่วนอื่น ๆ ที่จำเป็น

น้ำมัน D. การหล่อลื่น, การหล่อลื่นและไขมันเพื่อให้ผู้อื่นเหมือนก่อน

อีซัพพลาย 380V / 50HZ กำลังไฟเข้ากับอินเตอร์เฟซไฟหลักของอุปกรณ์กล่องไฟฟ้า

เอฟจัดคนงานที่จะดำเนินการฝึกอบรมบางส่วนในจุดของผู้ขาย

การตรวจสอบและการรับประกัน

ระยะเวลาในการรับประกันของเครื่องเป็น 12 เดือน (ยกเว้นชิ้นส่วนสิ้นเปลืองใด ๆ และเครื่องมือการทำงาน) นับจากวันที่รับรองสินค้ามือมากกว่ายกเว้นการดำเนินการพลาดใด ๆ ของความไม่รู้เทียม ผู้ขายเป็นผู้รับผิดชอบในการตกตะกอนและแบริ่งค่าใช้จ่ายและค่าใช้จ่ายที่เกี่ยวข้องกับค่าใช้จ่ายสำหรับฝีมือและวัสดุที่เกิดจากการผิดพลาดของการออกแบบ machineryand / การหรือฝีมือไม่ดีภายในระยะเวลาของการรับประกันทั้งหมด (ซ่อมส่งชิ้นส่วนใหม่ ฯลฯ )

ในกรณีที่ผู้ซื้อพบข้อบกพร่องใด ๆ และ / หรือความล้มเหลวของสินค้าที่ผู้ซื้อจะต้องแจ้ง theseller ของข้อบกพร่องและ / หรือความล้มเหลวดังกล่าวโดยโทรสารหรืออีเมล์ ผู้ขายจะซ่อมแซมหรือเปลี่ยนสินค้าที่ชำรุดกับคนใหม่ที่มีคุณภาพดีภายใน 01 สัปดาห์หลังจากได้รับการแจ้งให้ทราบล่วงหน้าของผู้ซื้อ ในช่วงระยะเวลารับประกันถ้าสลายพบว่าจะเกิดจากการออกแบบและ / หรือการผลิตสินค้าของผู้ขายที่มีให้บริการในที่นี้ผู้ขายจะต้องรับผิดชอบในการเสนอโซลูชั่นสำหรับการสลายหลังจากช่างเทคนิคของผู้ขายตรวจสอบและยืนยันภาพที่สอดคล้องกันและการเขียน ตัวชี้วัดที่ควรจะจัดทำโดยผู้ซื้อ ผู้ขายจะส่งวิศวกรบริการในการให้บริการในต่างประเทศในสถานที่ตามคำขอของผู้ซื้อ ผู้ขายจะครอบคลุมค่าใช้จ่ายการขนส่งภายในประเทศที่เกี่ยวข้องแบกรับค่าจ้างวิศวกรบริการของ 'ในช่วงระยะเวลาการให้บริการและให้ตั๋วไปกลับ แต่ผู้ซื้อจะต้องช่วยเหลือวิศวกรบริการของผู้ขายจะนำไปใช้วีซ่าและเป็นผู้รับผิดชอบที่จะแบกรีด, ที่พักและการขนส่งค่าใช้จ่ายในท้องถิ่นของตนในช่วงระยะเวลาการให้บริการเช่นเดียวกับการให้บริการการตีความตาม

หากรายละเอียดใด ๆ ที่เกิดอื่น ๆ นอกเหนือจากการออกแบบและ / หรือการผลิตสินค้าของผู้ขายที่มีให้บริการในที่นี้ตามคำขอของผู้ซื้อสำหรับการให้บริการในสถานที่ของผู้ขายในต่างประเทศวงผลิตภัณฑ์ที่ขายผู้ซื้อจะทนต่อไปนี้ (รวมถึง แต่ไม่ จำกัด เฉพาะ) ค่าใช้จ่าย และหนี้สินที่รับผิดชอบให้ความช่วยเหลือวิศวกรบริการของผู้ขาย (s) เพื่อนำไปใช้ขอวีซ่าไปยังประเทศที่ให้บริการหรือพื้นที่และครอบคลุมค่าธรรมเนียมวีซ่าที่เกี่ยวข้องแบกค่าจ้างของผู้ขายวิศวกรบริการในช่วงระยะเวลาการให้บริการ (ปกติ 70USD / วัน) ให้ round- ตั๋วเดินทางครอบคลุมวิศวกรบริการ 'ท้องถิ่นรีด, ที่พักและการขนส่งค่าใช้จ่ายในช่วงระยะเวลาการให้บริการเช่นเดียวกับบริการตีความวิศวกรบริการ (s)
